Vsakovací tunel Garantia Twin 600 l

Kód: X230010
3 274 Kč 2 706 Kč bez DPH
Skladem (>5 ks)
Můžeme doručit do:
21.6.2024
Možnosti doručení

Vsakovací tunel Garantia Twin 600 l pro vsakování dešťové vody na vlastním pozemku je nejpoužívanější vsakovací modul k rodinným domům.

Detailní informace

Detailní popis produktu

Vsakovací tunel Garantia Twin 600 l

Vsakovací tunel Garantia je nejpoužívanější vsakovací modul k rodinným domům. Obsypává se štěrkem (ideálně frakce 8/16 mm) a dá se seskládat do libovolného počtu řad. Každá řada může mít libovolný počet tunelů. Instalace je jednoduchá, jednotlivé kusy se cvakají do sebe a každou řadu nakonec zavíčkujete pomocí čela vsakovacích tunelů dodávaných v páru. Na jednu řadu přijdou dva páry zakončení vsakovacího tunelu.

Tunely je potřeba přikrýt geotextilií. Doporučujeme poskládat řady tunelů na štěrkové lože 100 - 150 mm. Odstupy řad a obsyp kolem 500 mm pro pochozí zatížení. Maximální hloubka uložení dna tunelů Garantia pod terénem v tomto provedení je 2500 mm. Příčně na vyskládané řady tunelů vyložte role geotextilie s přesahy cca 150 mm. Doporučujeme geotextilii přichytit na stěny výkopu, zasypat štěrkem 50 mm nad strop tunelů a následně geotextilii ještě přehodit přes strop tunelu. Možnosti uložení tunelů pro zatížení osobními auty naleznete v montážním návodu.

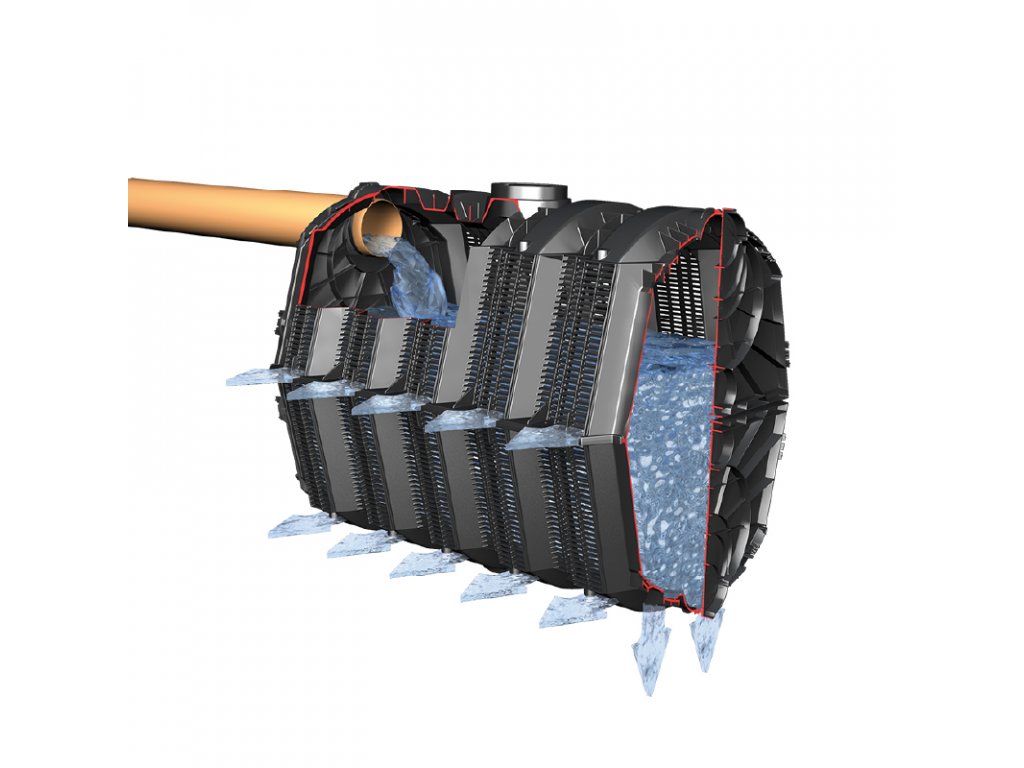

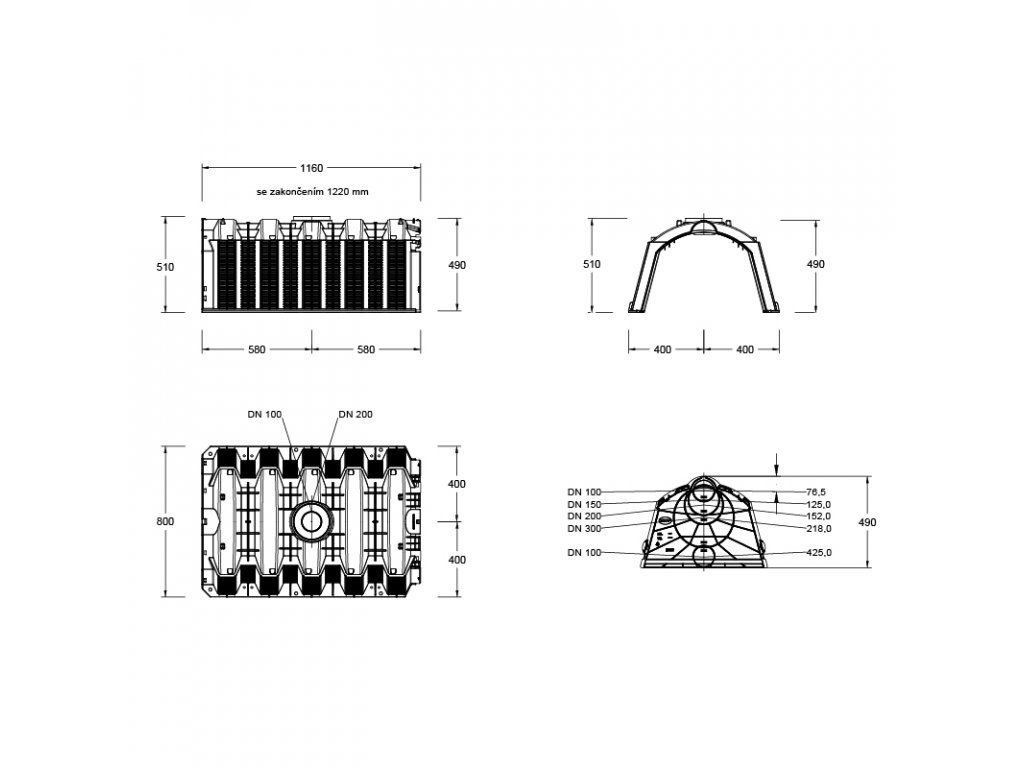

Výhodou oproti dříve často používaným štěrkovým vsakovacím objektům je okamžitá akumulační schopnost tunelů Garantia Twin. Mají objem 600 l a rozměry 1200 x 800 x 1020 mm.

Ze stropu tunelů doporučujeme vyvést kanalizační potrubí KG DN 110 (hrdlem na strop tunelu) pro odvětrání. Při instalaci ve více řadách je možné odvětrávací potrubí nad tunely spojit a vyvést pouze jedno potrubí na terén. Je vhodné odvětrávací potrubí zakrýt odvětrávací hlavicí. Pro možnost revize a případného odsání usazených kalů v tunelu je vhodné ze stropu každé řady tunelů vyvést také potrubí KG DN 200 (hrdlem na strop tunelu) a zároveň s terénem ukončit zátkou, nebo originálním Graf kontrolním závěrem.

Doplňkové parametry

Kategorie: Vsakovací tunely
Záruka: 5 let
Hmotnost: 22 kg
Objem v litrech: 600
Délka: 120 cm
Šířka: 80 cm
Výška: 102 cm

Prezentační video vsakovacího tunelu Garantia
