Vsakovací tunel Garantia 300 l

Kód: 230010
Tip
Značka: Graf
1 549 Kč 1 280 Kč bez DPH
Skladem (>5 ks)
Můžeme doručit do:
17.10.2024
Možnosti doručení

Vsakovací tunel Garantia 300 l pro vsakování dešťové vody na vlastním pozemku je nejpoužívanější vsakovací modul k rodinným domům.

Detailní informace

Detailní popis produktu

Vsakovací tunel Garantia 300 l

Vsakovací tunel Garantia doporučujeme jako nejpoužívanější vsakovací modul k rodinným domům. Obsypává se štěrkem (ideálně frakce 8/16 mm) a dá se seskládat do libovolného počtu řad. Každá řada může mít libovolný počet tunelů. Instalace je jednoduchá, jednotlivé kusy se cvakají do sebe a každou řadu nakonec zavíčkujete pomocí čela vsakovacích tunelů dodávaných v páru. Na jednu řadu přijde jeden pár zakončení vsakovacího tunelu.

Tunely je potřeba přikrýt geotextilií. Doporučujeme poskládat řady tunelů na štěrkové lože 100 - 150 mm. Odstupy řad a obsyp 200 mm pro pochozí zatížení. Maximální hloubka uložení dna tunelů Garania pod terénem v tomto provedení je 2000 mm. Příčně na vyskládané řady tunelů vyložte role geotextilie s přesahy cca 150 mm. Doporučujeme geotextilii přichytit na stěny výkopu, zasypat štěrkem 50 mm nad strop tunelů a následně geotextilii ještě přehodit přes strop tunelu. Další možné varianty uložení naleznete v montážním návodu.

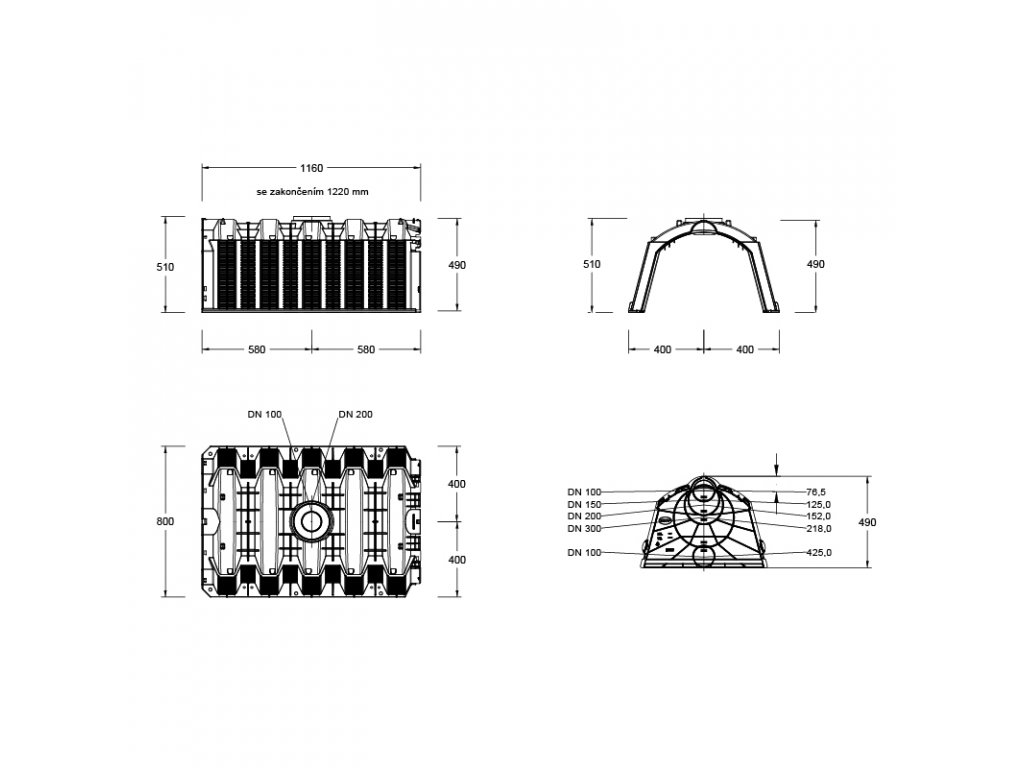

Výhodou oproti dříve často používaným štěrkovým vsakovacím objektům je okamžitá akumulační schopnost tunelů Garantia. Mají objem 300 l a rozměry 1200 x 800 x 510 mm.

Ze stropu tunelů doporučujeme vyvést kanalizační potrubí KG DN 110 (hrdlem na strop tunelu) pro odvětrání. Při instalaci ve více řadách je možné odvětrávací potrubí nad tunely spojit a vyvést pouze jedno potrubí na terén. Je vhodné odvětrávací potrubí zakrýt odvětrávací hlavicí.

Pro možnost revize a případného odsání usazených kalů v tunelu je vhodné ze stropu každé řady tunelů vyvést také potrubí KG DN 200 (hrdlem na strop tunelu) a zároveň s terénem ukončit zátkou, nebo originál Graf kontrolním závěrem.

Doplňkové parametry

Kategorie: Vsakovací tunely
Záruka: 5 let
Hmotnost: 11 kg
Objem v litrech: 300
Délka: 120 cm
Šířka: 80 cm
Výška: 51 cm

Prezentační video vsakovacího tunelu Garantia
